Biointerruttore BISCHL OKO plus NFS 17
DATI TECNICI BIOINTERRUTTORE BISCHL OKO plus NFS 17
Tensione di esercizio 180-260 V Led controllo "Verde-libero
Tensione di controllo 15 V- "Rosso"-Tens.rete
Sensibilità accensione 100 µ A Ritardo ON/OFF c.a. 0,1sec / 3 sec
Assorbimento spento 4-6mA Campo elettrico non misurabile.
Assorbimento chiamata 16A Radiazioni emesse nessuna
Marchio qualità SEV

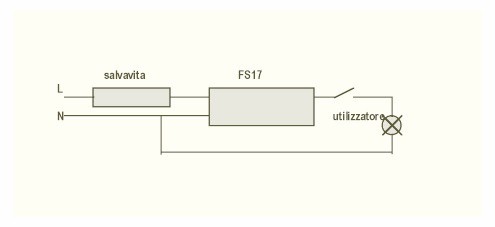

Esempio di allacciamento:
Consigli per una corretta installazione del biointerruttore
NFS17
Il Biointerruttore NFS17 è un interruttore elettronico che controlla
circuiti appositamente predisposti. Se nessun utilizzatore assorbe corrente
il NFS !/ interrompe automaticamente la tensione di rete di 220V; in questo
stato il biointerruttore invia sul circuito una tensione di controllo di 15V
in corrente continua. Se l'assorbimento di corrente scende sotto i 4/6 mA, il
biointerruttore interrompe la tensione di rete ed invia sul circuito una tensione
di controllo di 15V; questa situazione viene evidenziata con l'accensione del
led verde.
Installazione a regola d'arte:
1)Disconnettere dalla rete la linea predisposta che alimenta i vari utilizzatori
nelle zone da controllare tramite il Biointerruttore.
2)Installare il biointerruttore secondo le istruzioni e lo schema di montaggio
allegato, avendo cura di non invertire la fase con il neutro, lasciando comunque
scollegata dall'uscita del NFS17 la linea dedicata che si vuole proteggere.
3)Dare tensione al NFS17 con l'interruttore automatico; dopo circa 3sec.sul
NFS17 deve accendersi il led verde. Posizionando il microinterruttore del NFS17
su "AUS"si deve accendere il led rosso.
4)Controllare con il volmetro (R interna>500 Khm) l'uscita del NFS17: con
il led verde acceso si devono misurare 15V in continua(+/-0,6V).
Posizionando il microinterruttore del NFS17 su "AUS" si deve accendere
il led rosso ed il volmetro sull'uscita del NFS17 deve misurare la normale tensione
di rete (220V).
5)Allacciare la linea predisposta da controllare con il Biointerruttore sull'uscita
del NFS17, avendo cura di spengere tutti gli utilizzatori disinserendo tutti
gli elettrodomestici.
6)Con un Amperometro si può verificare se c'è assorbimento di
corrente; nella fase di attesa/controllo non ci devono essere più di
5mA e 1,5mA in fase di scambio. Per principio in una installazione perfetta
non ci deve essere assorbimento di corrente misurabile. Se i relais del biointerruttore
scambiano, controllare attentamente che non ci sia, nel circuito di accensione,
un utilizzatore che assorbe corrente, magari un utilizzatore "nascosto
" (p.es.utilizzatori AKKV ,amplificatore d'antenna, trasformatore del campanello).
7)Posizionare il microinterruttore del NFS17 su "EIN", controllo.
Accendere e spengere ,uno dopo l'altro, tutti gli utilizzatori del circuito
controllato dal Biointerruttore.
Il NFS17 è concepito per controllare quasi tutti gli elettrodomestici
di una abitazione.
8)Togliere tensione tramite l'interruttore automatico, togliere l'amperometro
ed allacciare definitivamente il circuito da controllare sull'uscita del NFS17.
Alimentare il circuito inserendo l'interruttorre automatico e lasciare il NFS17
posizionato su"EIN".
Indicazioni
Ci sono degli utilizzatori che assorbono corrente solo con la tensione alternata
o con la normale tensione di rete. Questi sono in particolare i NEON. Alcuni
DIMMER reagiscono non prima dei 30V o solo in presenza di tensione alternata.
Nel caso che vi sia sull'impianto un utilizzatore del genere, si deve installare
una resistenza in parallelo sul "primo" utilizzatore di questo tipo
sul circuito controllato. La resistenza deve essere installata dopo l'interruttore
in parallelo all'utilizzatore. Dopo l'accensione dell'utilizzatore cè
passaggio di corrente prima sulla resistenza, che provoca così l'accensione
del NFS17.
Con la normale tensione di rete la resistenza assorbe circa 0,4W.Le resistenze
non si riscaldano e resistono a 500V.

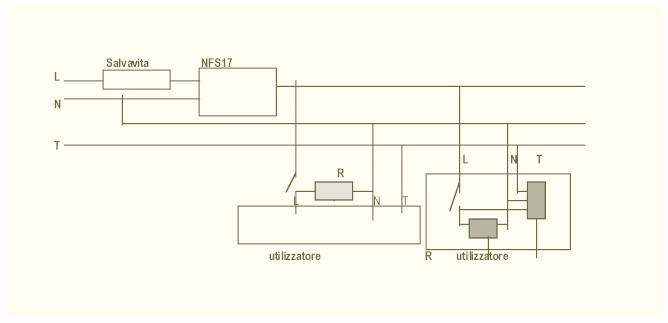

Ogni NFS17 è munito di 2 resistenze da 100 kohm 1W. Seguire le indicazioni
di montaggio.
1-Interruttore all'esterno dell'utilizzatore :
Se l'utilizzatore è in possesso direttamente di un attacco, la resistenza
viene allacciata direttamente sull'utilizzatore.
2-Interruttore all'esterno dell'utilizzatore :
Se l'utilizzatore non è in possesso di un attacco (lampada appesa) la
resistenza viene allacciata con un morsetto.
3-Interruttore all'interno dell'utilizzatore :
( applique)- In questo caso bisogna intervenire all'interno dell'utilizzatore
per allacciare la resistenza dopo l'interruttore.
Dimmer
E' possibile applicare dei "DIimmer" nel circuito protetto. In casi
eccezionali (Sensor - dimmer ) è da verificare quando é spento
se il circuito di controllo funziona normalmente.
Interruttore automatico "EIN-AUS"
In posizione "EIN" il biointerruttore NFS17 controlla il circuito
predisposto. In caso di necessità apre o chiude automaticamente la normale
tensione di rete. In posizione "AUS" c'è sempre la normale
tensione di rete sul circuito predisposto.
Indicazioni :
Dopo una scarica elettrica (fulmine) il NFS17 si posiziona automaticamente sulla
normale tensione di rete. Non da più libero il circuito controllato.
In questo caso la spia di controllo (sulla presa) resterà accesa.
Spia di controllo :
La spia di controllo si applica in una presa del circuito controllato. Spengendo
l'ultimo utilizzatore del circuito controllato la spia si deve spengere. Così
si può verificare il perfetto funzionamento del NFS17.
ATTENZIONE
IL CIRCUITO DI SICUREZZA VIENE AUTOMATICAMENTE APERTO O CHIUSO.
PRIMA DI APRIRE IL COPERCHIO SPENGERE IL SALVAVITA.
